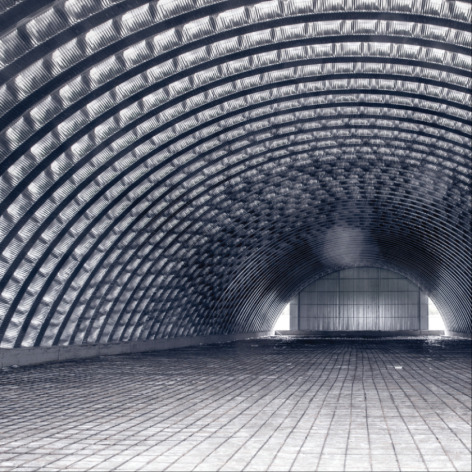

Большой ангар — это не просто «большая комната». Это объект с совершенно иной физикой распространения звука, света и радиоволн, чем обычный склад или офис. Когда площадь переваливает за 1000–1500 квадратных метров, а высота потолков достигает 10–12 метров, привычные решения из каталогов охранных систем начинают работать с ошибками. Разбираемся, где именно они возникают и как их устранить без «шаманства» и лишних бюджетов.
Почему стандартные решения не работают в ангарах
В типовом помещении датчик движения «видит» зону 10–12 метров. Этого хватает для коридора или комнаты. В ангаре же один датчик, установленный на стене, физически не может контролировать периметр 60–80 метров. Но проблема не только в дальности. Металлический каркас, профлист и ворота создают мощный радиотеньевой эффект и превращают помещение в гигантский резонатор. Звук от работающего погрузчика или удара по металлу многократно отражается, создавая эхо, которое обманывает акустические датчики разбития стекла.
Кроме того, в ангарах почти всегда есть:
- сквозняки от ворот, которые шевелят легкие предметы и пленку;
- перепады температур, влияющие на инфракрасные датчики;
- вибрации от работающего оборудования;
- пыль и опилки, оседающие на линзах и оптике;
- грызуны и птицы, способные спровоцировать сработку.
В итоге владелец получает либо «мертвые зоны», через которые реально пройти, либо постоянные ложные тревоги, из-за которых охрана перестает реагировать на сигнал. И то и другое — прямой путь к реальной краже.
Слепые зоны: где они прячутся и как их найти
Слепая зона — это не обязательно темный угол. Это любое место, которое датчик не контролирует: за стеллажом, у ворот, под потолком, в зоне между двумя зонами обнаружения. В ангаре таких мест минимум три-четыре.
Классическая схема: периметр, ворота, середина
Стандартная ошибка — поставить датчики только по периметру стен. Внутри ангара с высокими стеллажами или зонами хранения образуются «карманы». Вор может проникнуть через кровлю, спуститься по ферме, спрятаться за штабелем паллет и спокойно работать, пока охрана проверяет периметр.
Вот как обычно выглядит распределение слепых зон:
| Зона объекта | Типичная причина слепой зоны | Решение |
|---|---|---|
| Середина ангара | Датчики только на стенах | Двухуровневая схема: потолочные и стенные датчики |
| Высокие стеллажи | Нижний ярус затенен стеллажами | Установка датчиков на торцах рядов |
| Ворота (рабочие) | Открываются в течение дня, датчики блокируются | Отдельная зона с задержкой и звуковым оповещением |
| Кровля | Фермы и светопрозрачные вставки | Потолочные объемные датчики или тепловизоры |
| Под потолком | Высокая высота, датчики «смотрят» только вниз | Магнитоконтактные датчики на люках и монтажных проемах |
Как правильно провести «картирование» слепых зон
Прежде чем покупать оборудование, нужно провести аудит. Это не теория, а практическая процедура. Берите чертеж ангара, встаете в центр и двигаетесь по периметру. Вы должны мысленно пройти путь нарушителя: от точки проникновения до места хранения ценного имущества. Для каждого шага этого пути ответьте на вопрос: «Какой датчик меня сейчас видит?». Если ответ «никакой» — зона слепая, ее нужно закрывать.
Дополнительно проверьте:
- Высоту установки. Датчик на высоте 6 метров при угле обзора 110° даст пятно на полу диаметром около 12 метров. Этого недостаточно для контроля глубины ангара.
- Направление лучей. ИК-датчики с широкой линзой часто «смотрят» вбок, а не вглубь помещения. Узкие линзы (дальнего действия) дают лучевую структуру, которая перекрывает проходы.
- Радиопрозрачность. Если ангар из металла, беспроводные датчики могут не «пробить» сигнал до приемно-контрольного прибора (ПКП). Ретрансляторы или проводная линия обязательны.
Ложные тревоги: почему они возникают и как их убрать
Ложная тревога — это не просто раздражающий фактор. Это системная проблема, которая снижает бдительность оператора пультовой охраны. Когда тревоги сыпятся каждую ночь, охрана начинает игнорировать сигналы, и в реальной опасности вы остаетесь без защиты.
Физика ложных срабатываний в ангарах
| Причина | Что происходит | Как устранить |
|---|---|---|
| Перепады температуры | ИК-датчики «видят» тепловой контраст. Ночью холодный пол, днем теплая кровля — фон меняется | Установка датчиков с термокомпенсацией, настройка чувствительности |
| Пыль и грязь | Оптика загрязняется, датчик теряет чувствительность или «видит» мусор как движущийся объект | Регулярная чистка, использование датчиков с герметичными линзами |
| Сквозняки | Движение воздуха шевелит легкие предметы | Установка датчиков вдали от ворот, использование объемных датчиков с фильтрацией по массе |
| Вибрации | Работа погрузчика, станков, вентиляции | Крепление датчиков на виброизолирующие кронштейны |
| Грызуны и птицы | Мелкие животные создают тепловой сигнал | Использование датчиков с «антиживотной» защитой (микроволновые датчики, пироэлектрические с весовым порогом) |
| Свет фар | Фары грузовиков за окнами или воротами | Установка датчиков с защитой от засветки, настройка на инфракрасный диапазон |
Основные типы датчиков и их сравнение
Чтобы выбрать оптимальное решение, нужно понимать разницу между технологиями. Приведу сравнение для условий ангара.
| Тип датчика | Принцип работы | Достоинства | Недостатки | Применимость в ангаре |
|---|---|---|---|---|
| Инфракрасный пассивный (ИК) | Ловит изменение теплового фона | Дешевый, простой | Ложные срабатывания от перепадов температур, сквозняков | Умеренная: только с термокомпенсацией |
| Микроволновый (СВЧ) | Ловит изменение частоты отраженного сигнала | Не зависит от температуры, видит через преграды | Реагирует на движение воды, вентиляторов, вибрации | Высокая: для больших пространств |
| Комбинированный (ИК + СВЧ) | Оба сигнала должны совпасть | Меньше ложных срабатываний | Дороже, сложнее настройка | Оптимальный: для периметра и ворот |
| Акустический | Ловит звук разбития стекла | Хорошо работает на окнах | Ложные срабатывания от эха, ударов | Низкая: нужна настройка от эха |
| Тепловизор (термокамера) | Фиксирует тепловое изображение | Игнорирует сквозняки, пыль, вибрации | Дорого, требует охлаждения | Высокая: для премиум-объектов |
| Радарный (радиочастотный) | Сканирует пространство радиоволнами | Не зависит от освещения, пыли | Сложная настройка, нужен опыт | Высокая: для контроля больших площадей |
Практическая схема защиты ангара
На основе инженерной практики оптимальная схема для ангара площадью от 1000 кв. м выглядит так:
1. Внешний периметр — опоры по углам и через каждые 15 метров. Используем комбинированные датчики (ИК + СВЧ) с антимаскингом.
2. Ворота — отдельная зона. Магнитоконтактные датчики на створки + радарный датчик на внутреннюю сторону. Время задержки — 60 секунд для персонала, 0 секунд для ночного режима.
3. Внутреннее пространство — делим на 3–4 зоны по 300–400 кв. м. В каждой зоне — потолочный датчик объемного типа и один стенной ИК-датчик для перекрытия мертвых зон у пола.
4. Высота и кровля — на фермах устанавливаем акустические датчики (для контроля проникновения через кровлю) или вибродатчики, реагирующие на удары по металлу.
5. Тревожная кнопка — обязательно в зоне оператора и на посту охраны.
Настройка и обслуживание: не забываем про регламент
Даже самая дорогая система будет работать нестабильно, если ее не обслуживать. Для ангара обязательны:
- еженедельная проверка работоспособности всех датчиков;
- ежемесячная чистка линз и корпусов от пыли;
- ежеквартальная проверка углов обзора (смещение датчика на 2–3 градуса создает новую слепую зону);
- сезонная корректировка чувствительности (летом и зимой тепловой фон разный).
Резюме: как сэкономить без потери безопасности
Главная ошибка — пытаться сэкономить на количестве датчиков, надеясь, что «один мощный датчик все перекроет». В ангаре это работает только на бумаге. На практике экономия приводит к двум сценариям: либо вор проходит незамеченным, либо охрана привыкает к ложным тревогам и не реагирует на настоящую.
Правильный подход:
- Провести аудит слепых зон до закупки оборудования.
- Выбрать комбинированные датчики (ИК + СВЧ) для внутренних зон.
- Использовать радарные или тепловизионные датчики для ворот и больших открытых пространств.
- Разделить объект на зоны с индивидуальной задержкой.
- Настроить антисаботаж (антимаскинг) на всех датчиках.
Если вы сомневаетесь в своих силах — лучше привлечь инженера по безопасности, который сделает расчет зон покрытия и подберет оборудование под ваш объект. Это дешевле, чем потом переделывать систему после кражи.
